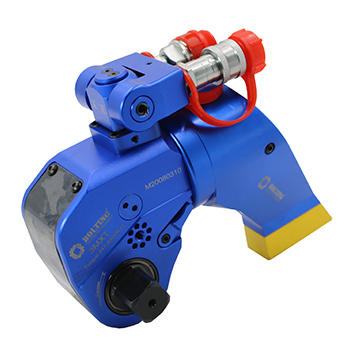

大功率液壓扳手

名稱：大功率液壓扳手

型號：MXT

材質：鋼

一、大功率液壓扭力扳手型號

型號	最小扭矩（N.m）	最大扭矩（N.m）	驅動軸	A （mm）	B （mm）	C （mm）	D （mm）	E （mm）	F （mm）	G （mm）	重量
1MXT	188	1882	3/4	133	182	130	25.8	52	77	96	2.5
3MXT	447	4466	1	165	249	170	34.8	70	98	127	4.9
5MXT	745	7451	1-1/2	184	286	202	39.8	81	125	149	7.6
8MXT	1073	10732	1-1/2	207	326	228	46.8	90	134	172	11.2
10MXT	1536	15359	1-1/2	216	336	237	50.8	100	144	181	13.5
15MXT	2011	20108	2-1/2	241	391	273	56.8	110	164	206	20.8
20MXT	2639	26392	2-1/2	256	433	287	59.8	120	187	221	25.9
25MXT	3540	35397	2-1/2	293	464	323	70.8	138	206	258	34.4
35MXT	4874	48740	2-1/2	315	494	351	76.8	153	217	279	43.7
50MXT	7066	70660	2-1/2	326	528	376	78.8	162	226	291	53.0

二、大功率液壓扳手產品簡介

隨著我國機械制造業的技術水平的不斷提高，液壓扳手也正在發展，為確保產品質量，許多設備和設施已經并將日益廣泛的采用高強度螺栓，并對螺栓的緊固的預緊力矩提出嚴格的要求，尤其是承受重載荷及強烈沖擊振動的重型機械設備就更為重要，為了提高螺紋聯接質量及可靠性，精確地控制高強度螺栓聯接的預緊力矩，本廠科技人員綜合應用國內外先進技術，研制成功液壓扭矩扳手，可幫助您解決這一難題。

液壓扭矩扳手是幫助您裝、拆螺栓、螺母，同時能比較準確的控制擰緊扭矩的理想工具，它廣泛適用于冶金、電力、化工、機械、通信等行業的機械設備和設施，重要螺栓聯接的安裝及拆卸維修，能方便快捷地完成您的裝拆螺栓任務，同時可有效地保證您所需的扭矩值。

三、大功率液壓扳手結構及工作原理

液壓扭矩扳手（液壓扭力扳手）由手動高壓泵和帶棘輪式液壓扭矩扳手兩部分組成。操縱手動高壓泵的手柄，液壓缸產生推力，經過曲柄系統形成力矩，帶動螺母轉動一個角度，使扭矩傳遞到帶棘輪裝置的內六角套筒上從而傳遞給螺栓聯接，按要求預緊螺栓。

手動高壓泵由操縱手柄，高壓泵、換向閥、油箱、壓力表和帶快速接頭的輸油管等組成。帶棘輪式液壓扳手由高壓油口、液壓油缸、曲柄、反力桿、棘輪裝置、套筒等組成、前者系動力源部件，后者為扭矩執行機構。
